ONROL 50
Données générales
- Tube acier Ø50 zingué épaisseur 1.5 mm
- Existe en version INOX
- Axe de sortie Ø15 mm
- Axe moteur : axe héxagonal H11 fileté
- Longueur utile maxi standard : 1650 mm
- Moteur brushless
- Réducteur planétaire acier
- Alimentation 24 VDC
Les grands secteurs industriels utilisateurs
- Manutention de production
- Palettisation et emballage
- Cellules robotisées
- Centres logistiques
Spécification
- Puissance mécanique : 31 W
- Niveau de bruit : 55 dB(A)
- Durée de vie mini : 20 000 h
- Nombre de démarrages maxi : 1400 / h
- Niveau de protection : IP 54
- Humidité de l’air max : 90% sans condensation
Informations utiles
- Charge statique pour 320 < L < 1000 mm : 1100 N
- Charge statique pour 1001 < L < 1650 mm : 490 N
- Fonctionnement continu ou intermittent Temps de cycle mini : 1s ON – 1.5s OFF ED = ON / (ON+OFF)<40%
Fonction de l’électronique intégrée
- Marche / Arrêt
- Inversion sens de marche
- Variation de vitesse
- Signal d’erreur
- Freinage dynamique
- Protection contre les surcharges
- Protection polarité 24 VDC
- Protection contre sous alimentation
- Limitation courant moteur
- Fusible intégré 5A
- Protection thermique interne
Domaines d’application
- Convoyeurs à rouleaux
- Machines spéciales
- machines de production, etc…
Utilisations types
- Convoyeurs motorisés
- Transfert orthogonal
- Courbes
- Machines spéciales
Description
- Commutation électronique interne (technologie BRUSHLESS 24 VDC)
- 10 rapports de vitesse en standard
- Vitesse de convoyage stable
- Freinage électronique
- Limitation électronique des pics d’intensité
- Câble moteur de 2 mètres – 7 fils avec ou sans connecteur
- Driver de connexion DRIVEROL50A pour pilotage direct ou via automate
| SPECIFICATIONS PRODUIT | |||||||
|---|---|---|---|---|---|---|---|
| V (m/min) | Sélection de la vitesse | Force Tang (N) | Couple (Nm) | I (A) | |||
| Nominale | U (VDC) | Selecteur | DEM | Nom | DEM | Nom | Nom |
| 60 | 9.3 à 10 | P9 | 84 | 23 | 2.1 | 0.56 | 1.7 |
| 55 | 8.3 à 8.7 | P8 | 84 | 24 | 2.1 | 0.61 | 1.7 |
| 45 | 7.3 à 7.7 | P7 | 84 | 26 | 2.1 | 0.66 | 1.6 |
| 40 | 6.3 à 6.7 | P6 | 84 | 28 | 2.1 | 0.69 | 1.5 |
| 36 | 5.3 à 5.7 | P5 | 84 | 29 | 2.1 | 0.72 | 1.4 |
| 30 | 4.3 à 4.7 | P4 | 84 | 31 | 2.1 | 0.77 | 1.3 |
| 25 | 3.3 à 3.7 | P3 | 84 | 32 | 2.1 | 0.79 | 1.1 |
| 20 | 2.3 à 2.7 | P2 | 84 | 33 | 2.1 | 0.81 | 1.0 |
| 15 | 1.3 à 1.7 | P1 | 84 | 34 | 2.1 | 0.86 | 0.9 |
| 10 | 0 à 0.9 | P0 | 84 | 36 | 2.1 | 0.91 | 0.8 |

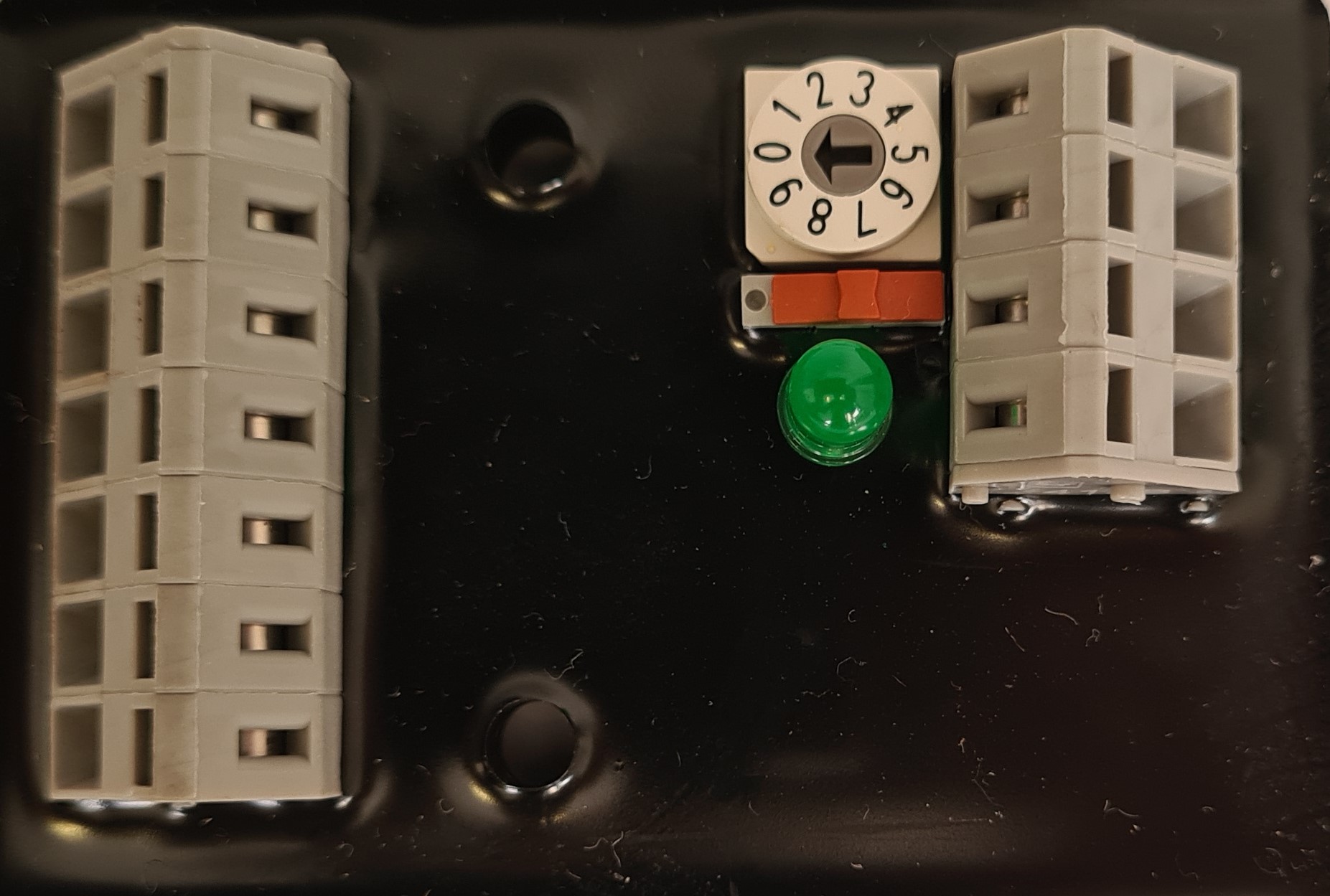

Driverol50A
| DRIVEROL50A | |||
|---|---|---|---|
| 24V |  | ||
| 0V | 24V | ||
| Commun | 0V | ||
| Vitesse | |||
| Direction | Marche / Arrêt | PLC | |
| Marche / Arrêt | Erreur | ||
| Erreur | |||
Connectique ONROL 50
| COULEURS DES FILS | DESIGNATION | CARACTERISTIQUES |
|---|---|---|
| ROUGE | 24 V | Alimentation 24 VDC 2A MAXIMUM |
| NOIR | 0 V | |
| VERT | COMMUN | Connecter au 0 V (logique Pnp) |
| ORANGE | VITESSE | Résistance(s) ou tension entre fil orange et noir |
| VIOLET | DIRECTION | Signal sens de rotation |
| BLANC | MARCHE / ARRET | Signal Marche / Arrêt (7.3 mA en consommation) |
| BLEU | ERREUR | Signal de sortie présent quand il n'y a pas de défaut (3.5 mA) |
