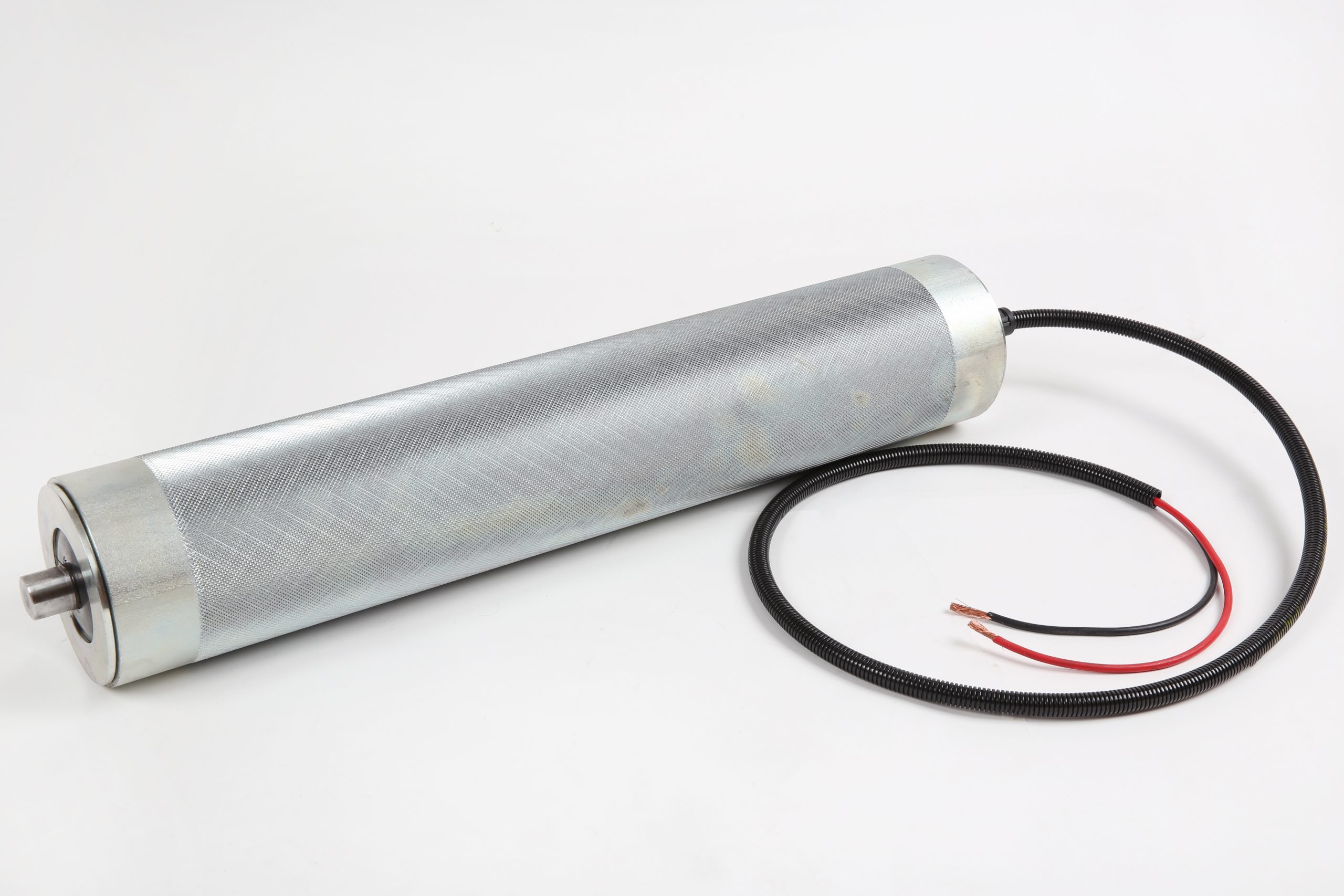

Applications sévères et Sécuritaires en 24 VDC
Données générales
- Tube acier Ø114 x 670 zingués épaisseur 6 mm
- Axe de sortie : Ø25 mm, méplat de 20×20 mm
- Moteur CC : 0.55 Kw
- Réducteur planétaire acier
- Alimentation 24 VDC
- 7 rapports de vitesse en standard 10/12/15/19/40/52/66
- Vitesse de convoyage stable
- Câble alimentation de 1 mètre – avec ou sans connecteur
- Paliers massifs soudés
- IP 55
Les grands secteurs industriels utilisateurs
Manutention de production – Cellules robotisées – Aéroports – Mécanisation du bois
Domaines d’application
Convoyeurs à rouleaux – Machines spéciales
Utilisations types
Convoyeurs motorisés – Navette, transbordeur – Transfert inter-machines – Fourmis aéroportuaires
| Spécifications produit | |||||
|---|---|---|---|---|---|
| Vitesse (m/min) | Puissance moteur Sous 24 VDC | Couple (Nm) | rpm | ||
| Nominale | W | I nom (A) | DEM | Nom | Tr/min |
| 10 | 550 | 23 | 310 | 165 | 28 |
| 12 | 550 | 23 | 285 | 145 | 35 |
| 15 | 550 | 23 | 235 | 120 | 43 |
| 19 | 550 | 23 | 180 | 95 | 53 |
| 40 | 550 | 23 | 85 | 45 | 112 |
| 52 | 550 | 23 | 65 | 34 | 145 |
| 66 | 550 | 23 | 48 | 25 | 180 |
| Connectique onrol 114 | ||
|---|---|---|
| Standard | Désignation | |
| Noir | 0V | Alimentation moteur |
| Rouge | +24V | Alimentation moteur |
Options ONROL 114
- Version grand froid – 30°C
- Protection mécanique du câble de sortie
- Connecteur électrique Aluminium
- Moletage du tube
- Pignons spéciaux
- Entraînement par chaînes
- Entraînement par courroie 8 lèvres
